Как-то увидел у одного фермера самодельную электрическую лущил-ку кукурузы, обладающую несомненными достоинствами. На моих глазах эта установка за 5-7 мин. очистила мешок кукурузы. При этом початки не нужно было держать в руках...
В то же время подметил пару существенных недостатков. Первый: зерно выбрасывается скребками со дна бункера в лоток с большой скоростью и, ударяясь о его боковины, не всегда попадает в подставленное ведро. Второй: конструкция диска, на котором вращались початки. На нем по диагонали были приварены шесть шин 6x20 мм, выполняющих роль бичей в барабанных агрегатах. Из-за отсутствия в диске отверстий зерно, неоднократно попадая под удары бичей, частично измельчалось, лузга осыпалась, а початки ломались. По этой же причине возрастала нагрузка на двигатель.
Мне удалось создать агрегат, избавленный от этих недостатков. Кроме того, он стал в два раза производительнее при тех же габаритах бункера и меньшей (на 0,5 кВт) мощности двигателя (см. рис.).
Супер-агрегат
Цилиндр бункера 74 из-готовил из двух частей разрезанной вдоль алюминиевой трубы от водополивной системы и соединенной заклепками (фото 1). Прикрепил его к основе агрегата пятью болтами 15 М8 (фото 2). Щиток лотка 8 соединил с зерноотбойником также заклепками. На боковой стенке цилиндра разместил магнитный пускатель 15 ПМЭ-121 с тумблером включения (выключения) двигателя.
Чтобы отшелушенное зерно выпадало быстрее, сделал диск 5 с отверстиями d 14 мм и наваренными полукруглыми зубьями 16 высотой 7-8 мм, т.е. своеобразное решето .(фото 3). Для усиления его жесткости по периметру приварил шину 17 размером 6x35 мм. К низу диска перпендикулярно приварил по диагонали две пластины 6 высотой 25 мм, к которым болтами М5 прикрепил прорезиненную полоску-скребок 7.
Еще одной шиной 18, к которой болтами прикручивается цилиндр,обварил дно бункера. На вал электродвигателя через шпонку напрессовал ступицу-фланец. К ней болтом М12 крепится зубчатый диск. В торец фланца запрессовал три ведущих штифта 19. Зубчатый диск вращается против часовой стрелки,
Фото 2 Основа лущилки без цилиндра (бункера)

Фото 1 Общий вид установки


Фото 3 Зубчатый диск-решетка
благодаря чему болт М12 самозавинчивается и початки по окончании процесса лучше выходят через проем дверцы 4. В открытом состоянии она создает направляющую плоскость для выхода початков, и они не разбрасываются.

Процесс пошел!
Засыпаем в бункер мешок кукурузы (около 25-29 кг). Запускаем двигатель. При вращении зубья диска ударяют по почат-
кам, прижатым к нему своей массой, и выбивают зерна. Через отверстия в диске и 10-миллиметровый зазор между диском и цилиндром они ссыпаются на дно бункера и подаются скребком в лоток. При ударе о зерно-отбойник скорость выхода зерна гасится, и оно, не разлетаясь, плавно ссыпается в емкость. Початки по мере опустошения становятся легче и под воздейсхви-ем центробежной силы^вы-жимаются более тяжелыми наверх. Когда бурлящие,на поверхности початки становятся пустыми, а из лотка перестает сыпаться зерно, открываем боковую дверцу, через которую отходы выбрасываются в транспортную тележку (фото 4). В конце процесса закрываем дверцу и отключаем мотор. Лущилка готова к новой загрузке. Таким образом за 2,5-3 мин. без каких-либо повреждении зерна и, ломки початков успеваем облущить мешок кукурузы.

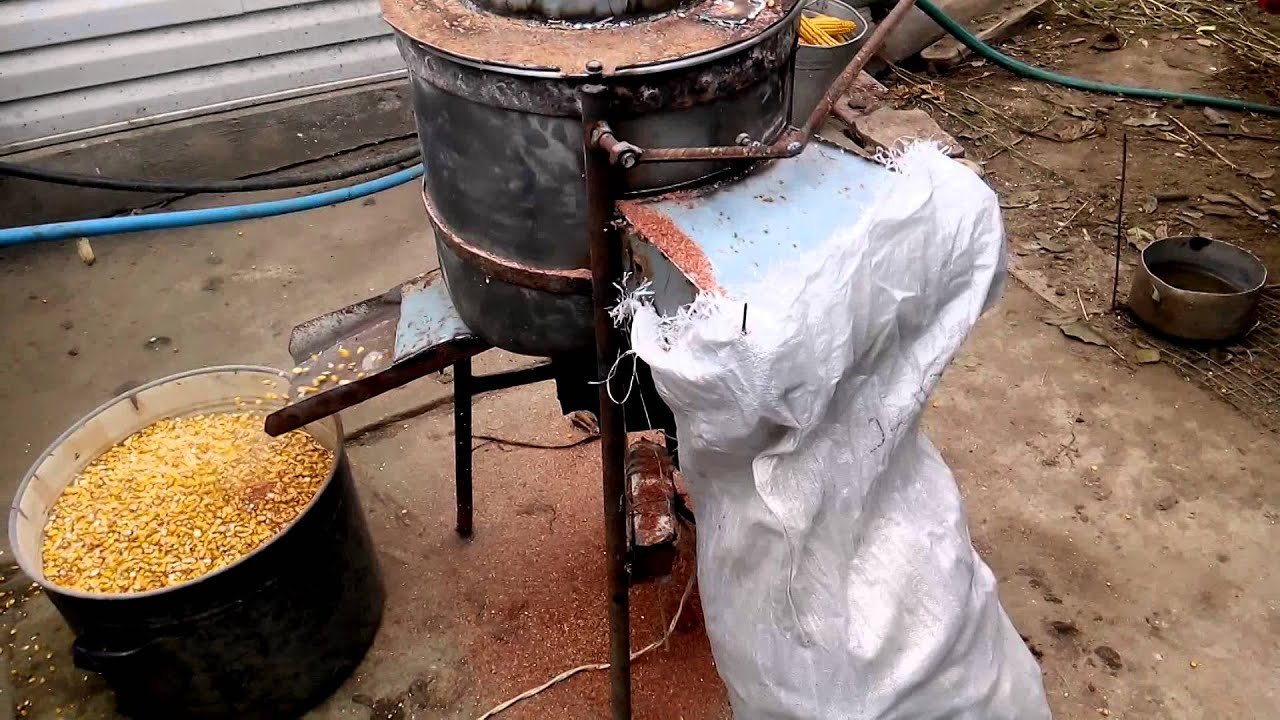

Фото 4 Установка в работе


Принципиальная схема лущилки кукурузы 1 — э/д 1,5кВт980об./мин., 2 —ступица-фланец, 3 —дно бункера t=6 мм, 4 —дверца, 5 — зубчатый диск-решетка, 6 —боковая пластина, 7 — скребок, 8 — щиток лотка, 9 — зерноотбойник, 10 — лоток, 11 — болт М12, 12 —штифте! 12мм, 13 — шпонка 7x8x50мм, 14 — алюминиевый цилиндр г

Совет
В качестве заготовки для зубчатого диска можно использовать диск от ручной лущилки кукурузы с просверленными отверстиями.


Если работать вдвоем, установку можно не отключать и сразу же загружать новую порци»р сырья. За час
непрерывной работы реально выполнить 20-25 циклов, т.е. облущить порядка полтонны кукурузы.
На заметку: В этом магазине детские корзины для игрушек продаются  по выгодной цене, так же большой выбор детских игрушек и быстрая доставка.

Николай НАБОК, с. Ровное Кировоградской обл.
Фото автора
